MHマルチチップノズル

ダイレクトサイドゲートのワールドスタンダード

HPSⅢ-MHマルチチップノズルノズルは、成形品へコールドスラグがない、ダイレクトサイドゲートとして設計しました。

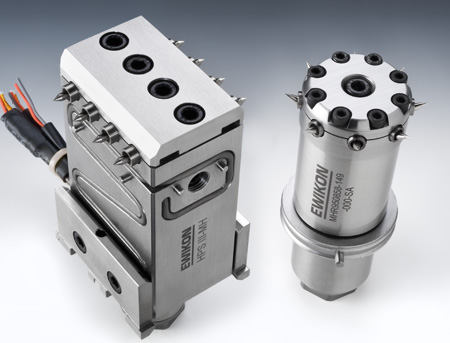

直線と放射ゲート配置の2つのタイプを選択することが出来ます。

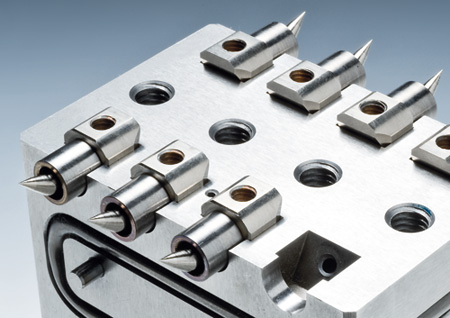

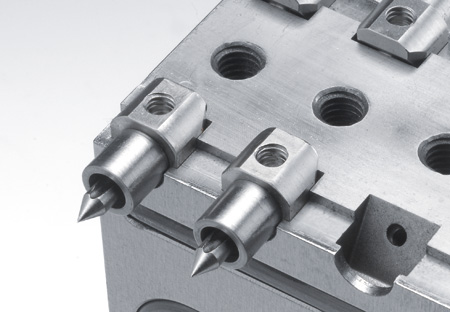

簡単な保守作業ができるように、金型を分解することなくPL面からチップを交換することが出来ます。

製品の特長

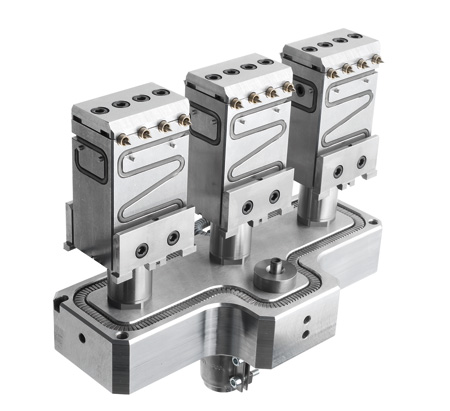

ノズル最大8点ゲートまで可能
標準的な金型入子構造向き
素早い色替え
流路径 φ6mm(入口部分)
システム用ノズルかシングルチップ用ノズルか選択可能

角度の付いたチップを使用したユニークな成形方法

一般的な90°のサイドゲートに加えて0°と60°のチップを使用することも可能です。

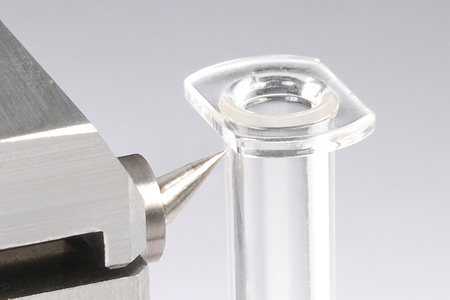

シリンジやピペットなど小径で薄肉の筒状の成形品を成形する場合、ゲートをキャビティの製品底近くに加工することができます。
またシリンジなどの場合、90°ゲートとは異なった樹脂の流れとなり、ゲート側とその裏側のキャビティ内圧をバランスさせます。
このことにより樹脂圧によるコア倒れを最小限にすることができますので、均一な肉厚の成形品を成形することが出来ます。
